Une menuiserie est composée
de 2 cadres, le cadre ouvrant et le cadre dormant, d'une quincaillerie
pour l'actionner et d'un remplissage (la plupart du temps du vitrage,
parfois du panneau ou des planchettes).
Voici une description succinte
de ces éléments.
Le cadre OUVRANT
(Les formes varient selon le fournisseur. En bois,
des moulures peuvent être ajoutées. Choix uniquement
esthétique) |
Le DROIT |
L'ARRONDI |
L'INVISIBLE (en alu) |
|
|
|
Le
cadre DORMANT
(à choisir selon le type de murs et de pose) |
Le
STANDARD |
Le
RENO |
Le
MONOBLOC |
|
|
|
Cetains fournisseurs ne proposent
pas le cadre réno et le monobloc, mais des pièces détachées
peuvent être commandées et fixées au cadre pour y
palier. Cela se traduit donc par plus de main d'oeuvre à l'installation.
Voici, par exemple, des profils
INOUTIC :

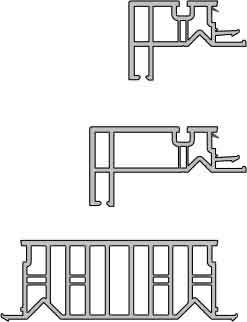

TAPEES
à fixer face extérieure du dormant
sur les montants latéraux et la traverse haute |
|

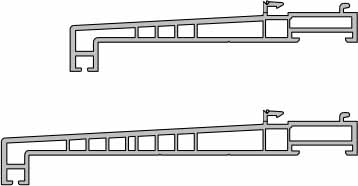

SEUIL
à fixer sous le cadre dormant
dirigé vers l'extérieur
pour éviter les infiltrations d'eau |
|
Les FIXES
Le fixe est dit simple ou double.
Il est simple quand il n'est composé que d'un cadre, le dormant
dans lequel est intégré un double ou triple vitrage. Ce
dernier est maintenu en face intérieur par des parecloses. Il est
double quand il est composé des deux cadres, le dormant et l'ouvrant,
mais ce dernier est vissé au dormant en travers et ne peut donc
pas bouger. Le vitrage est ensuite ajouté et pareclosé.
Les vis de raccord ne sont donc plus visibles, ni accessibles.
Le cas spécifique des
COULISSANTS
Les cadres ouvrants et dormants
des coulissants diffèrent sensiblement selon le type de manoeuvre
choisie :
coulissant, levant-coulissant ou coulissant à translation.
Pour le coulissant à
translation, les cadres restent les mêmes que ceux des fenêtres.
On actionne la poignée d'1/4, l'ouvrant se penche en oscillo. Le
1/4 suivant permet de décrocher le bas de l'ouvrant et de le coulisser.
Quand on le ferme, la quincaillerie périphérique écrase
l'ouvrant sur le dormant et permet ainsi une bonne étanchéité
à l'air.
Dans ce cas-ci, le rail et le chariot à roulettes sont fixés
sur la face verticale intérieure du dormant. Pour bien comprendre,
j'en ai un en expo !
Dans le cas du coulissant
et du levant-coulissant, le cadre dormant est spécifique.
Il est composé d'un ou de plusieurse rails et les chariots à
roulettes sont fixés sous le ou les ouvrants.
Pour le levant coulissant,
il faut pivoter la poignée d'un demi-tour pour remonter l'ouvrant
de 1 ou 2 cm, ainsi le déverouiller pour pouvoir le coulisser.
Pour le coulissant simple,
le déverrouillage de la quincaillerie se fait par un petit levier
ou une coulisse. Il suffit ensuite de pousser latéralement l'ouvrant
pour l'actionner. On comprend que ce système est le moins isolant
quant à l'étanchéité à l'air.
Les coulissants à galandage
sont de coulissants simples avec un cadre dormant plus large que la largeur
totale des ouvrants. Cette rallonge est cachée dans l'habillage
intérieur du mur et permet une plus grande ouverture, puique les
ouvrants s'y insèrent. Mais, attention, il faut la place suffisante
d'un côté ou de part et d'autre de la baie, appelé
communément du débattement..
Selon le fournisseur, le dormant peut être à 1, 2, 3 rails
et donc autant d'ouvrants. Imaginons une baie de 2m40 avec peu de débattement
latéral. On peut concevoir une menuiserie de 3 ouvrants de 80cm
de large se coulissant
tous d'un seul côté grâce à un cadre dormant
de 3 rails. Dans ce cas, le débattement latéral suffisant
pourra être d'environ 1m. La contre-partie est l'épaisseur
de la menuiserie qui augmente à chaque raïl supplémentaire.
Il faut également savoir
que ce type de coulissant est le moins isolant de tous, puisque le surplus
de cadre vient à la place de l'isolant et commes les ouvrants s'y
emboitent, l'étanchéité à l'air ne pas peut
pas être totalement assurée.
LE TYPE DE MURS ET DE POSE
Idéalement, la menuiserie
doit être posée dans le même plan ou dans le prolongement
de l'isolation afin d'éviter les ponts thermiques.
Voici quelques croquis de situations possibles selon qu'il s'agisse de
murs neufs (ou d'anciens dégagés de tout habillage)
ou d'une rénovation, c'est-à-dire le remplacement
d'anciennes menuiseries par de nouvelles.
NOUVEAUX MURS
noir : murs
bleu : menuiserie
Vert : isolation
|
|

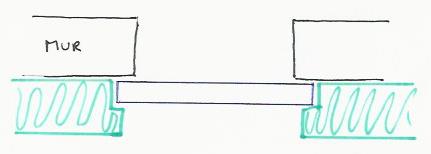

- menuiserie en applique
- Isolation intérieure
et habillage avec recouvrement de la menuiserie
|
|

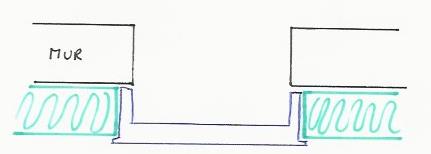

- menuiserie monobloc en applique
- isolation intérieure et habillage emboités
|
|

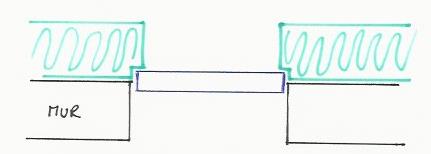

- menuiserie posée en tunnel entre murs ou débordante
- Isolation par l'extérieur (ITE)
|
|

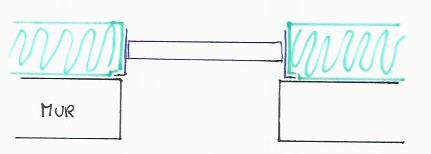

- menuiserie posée avec pré-cadre en applique extérieur
- Isolation par l'extérieur
(ITE)
|
|

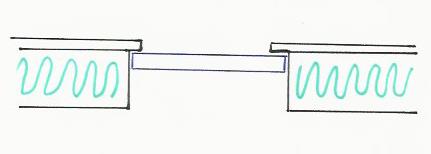

- menuiserie posée en feuillure
- Isolation répartie, c'est-à-dire à l'intérieur
des murs (maison ossature bois, briques de façade-isolation-blocs
intérieur; maxi-briques et bardage extérieur...)
|
RENOVATION
Noir : murs
brun : ancienne menuiserie
Bleu : nouvelle menuiserie
On conserve l'ancien dormant.
On habille l'extérieur
avec bavette et équerres.
On perd de la luminosité.
On retire l'ancien dormant.
Indispensable
si les anciennes menuiseries sont en mauvais état.
+ de travail au démontage.
Meilleur isolation.
Moins de travail de finition (pas de découpes
des équerres, étanchéité...)
|
AVANT
avec murs intérieurs à fleur de menuiserie
OU plus épais.
Il existe d'autres cas de figure.
|
APRES
|
|
|
La quincaillerie varie
d'un fabricant à un autre. Les marques peuvent être : Maco,
GU, Dr Hahn, Ferco, WinkHaus...
En ce qui concerne les fenêtres, les menuiseries à frappe,
en France, on distingue 3 manoeuvres principales : l'ouvrant à
la française, le tombant ou ouvrant à soufflet et l'oscillo-battant.
Avec un ouvrant à la française, les charnières (organes
de rotation) sont positionnées sont un montant verticale, la poignée
sur l'autre montant verticale et le mouvement de l'ouvrant (du vantail)
va de gauche à droite (ou de droite à gauche).
Un tombant a des charnières sur le profil horizontal bas et la
poignée sur le profil haut. Quand il s'ouvre, il se détache
en-haut et est retenu par un compas.
L'oscillo battant combine ces 2 types d'ouvertures.
Le vitrage
En standard, il est composé
de 2 feuilles de verre, parallèles et réunies hermétiquement
par un cadre (entretoise), à l'origine en alu ou plus récemment
en composite (Swiss Spacer ou TGI spacer). L'espace entre ces parois est
comblé par du gaz, de l'Argon. Depuis peu, on trouve également
des remplissages au Krypton, meilleur isolant thermique.
Leur épaisseur commune est de 4mm chacune. Elles peuvent être
plus épaisses si les superficies sont grandes ou pour une meilleure
isolation acoustique, par exemple.
Dans la même logique, on fabrique des triple vitrages; une feuille
de verre, un cadre, une 2e feuille de verre, un cadre et une 3e feuille
de verre.
Ce qui rend un double ou triple vitrage isolant c'est cet espace inerte
entre chaque feuille. L'inertie est importante pour éviter les
transferts thermiques par le mouvement.
Pour cette raison, l'écartement idéal entre 2 feuilles doit
être compris entre 8 et 18mm et rempli par un gaz aux propriétés
isolantes. Nous obtenons donc des doubles vitrages de 16 à 26mm
d'épaisseur.
Le remplacement du cadre alu par un cadre en composite a aussi pour but
d'éviter les transferts thermiques. L'alu étant un matériau
conducteur, contrairement aux matériaux composites ou de base plastique.
On peut également fabriquer ces doubles et triples vitrages avec
des feuilles de verres elles-mêmes composées de plusieurs
couches, à savoir des feuilles de verre collées entres-elles
par un ou plusieurs films de Polyvinyle butyral (PVB) C'est ce qu'on appelle
du verre feuilleté. Ainsi, du 44.2 est fait de 2 feuilles de verre
de 4mm (44) et de 2 pellicules de PVB (.2). Quand on parle de SP10, il
s'agit de vitrage feuilleté de ce type (chez Saint-Gobain) !
Il existe du verre trempé. Celui-ci a subi un traitement chimique
et/ou thermique qui modifie sa structure et le rend très résistant.
De cette manière, quand il "casse", il se désagrège
en une multitude de tout petits morceaux bien moins dangeureux que des
éclats tranchants.
Parfois, les vitrages feuilletés sont fabriqués avec des
feuilles de verre trempé.
Enfin, les feuilles de
verre peuvent être dépolies (vitrage sablé, satiné)
ou décoratives (chinchilla, Delta, master carré...).
En dernier lieu, il est bon
à savoir que le verre pèse 2,5kg par m², par mm d'épaisseur.
Un double vitrage d'1m² en 4/ /4 pèse donc 20kg, sans les
cadres de menuiserie...
Deux paramètres primordiaux
sont à ne pas oublier :
L'étanchéité
à l'eau et à l'air : par le choix des profils adaptés
au type de murs et de pose; par divers joints; par la qualité des
profils et des menuiseries; par le type-même de menuiserie.
La ventilation : De
nouvelles menuiseries et la bonne étanchéité mise
en place empècheront l'humidité de sortir de l'habitation.
Il faut donc penser à y installer un système de ventilation.
Cela peut induire la mise en place d'aérateurs dans les fenêtres.
Nous devrons en discuter lors de notre rencontre.
